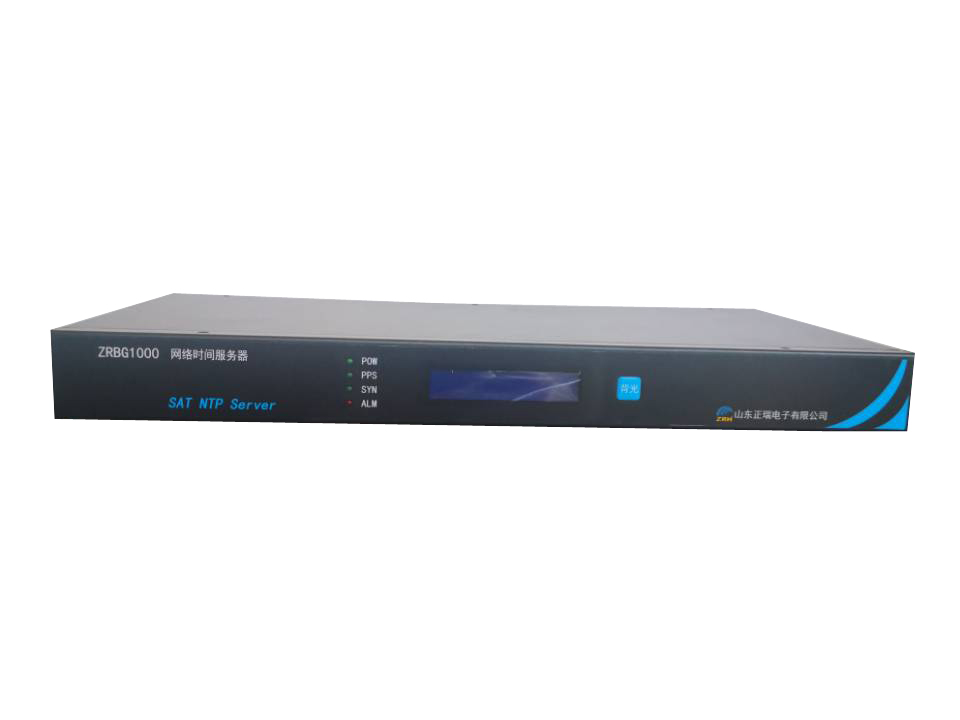

產品概述

ZRBG1000衛星時鐘主時鐘采用表面貼裝技術生產，以高速芯片進行控制，具有精度高、穩定性好、功能強、無積累誤差，不受地域、氣候等環境條件限制、性價比高和操作方便等特點，適合無人值守。廣泛應用于電力系統、網絡同步、通訊、交通管理及國防等需要對時、記時、守時等領域。

裝置輸出信號可配置有標準RS232、RS422/RS485、NTP網絡對時等多種接口形式，方便與相關設備的駁接，實現單向或雙向通訊。可以適應各種不同設備的對時需

裝置特點

1. 機架式結構，1U、19”標準機箱,安裝方便，機箱經防磁處理，抗干擾能力強。

2.選用高性能、寬范圍開關電源，工作穩定可靠，裝置電源供電自適應。（按訂貨技術協議配置，缺省為單電源。）

3. 采用GPS/BD雙系統精密授時，支持單GPS、單北斗、 GPS/北斗聯合授時多種授時方式，并可通過維護串口修改授時方式?？赏ㄟ^LED在線顯示日期時間和GPS北斗衛星的收星個數，直觀反映裝置的同步狀況。

4. 裝置前面板有“POW”燈、“PPS” 燈、“SYN” 燈、“ALM” 燈多種工作狀態指示，便于運行值班人員的日常巡視。

5. 模塊化結構，NTP端口數量可靈活配置，最多配置6路NTP/SNTP網絡對時信號，端口可以靈活的配置使用，可以用在不斷增長變化的網絡環境中；還可用于不同的子網或不同的物理隔離的網絡中，使多個物理隔離的網絡共享時鐘資源。

6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系統及支持NTP協議的路由器、交換機、DVR、智能控制器等網絡設備。

性能指標

1.技術指標

2、裝置尺寸

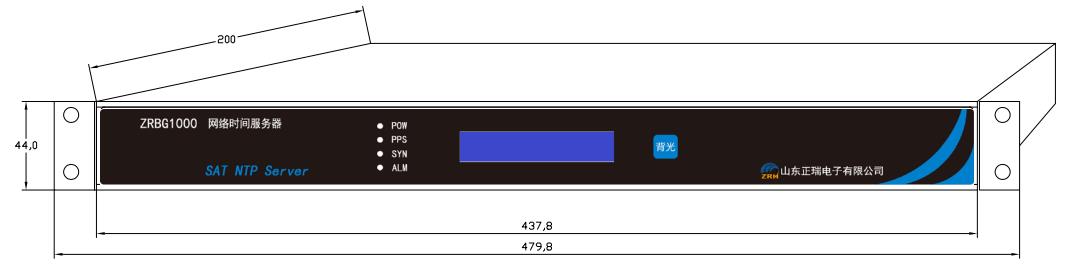

如圖所示：時鐘主機為標準19”1U插箱，適合標準電力機柜。

裝置的結構

1、裝置的前面板

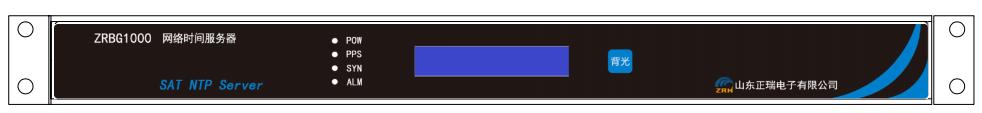

主時鐘前面板示意圖

A、指示燈含義：

POW:電源指示燈；

PPS：秒脈沖示燈；

SYN：NTP服務器時間同步運行指示燈；

ALM：故障指示燈；衛星失鎖報警；

B、LED液晶屏顯示：

顯示日期年月日，時間時分秒，時間源，衛星數量，天線狀態；

背光按鍵用于點亮屏幕；

2、裝置后面板圖

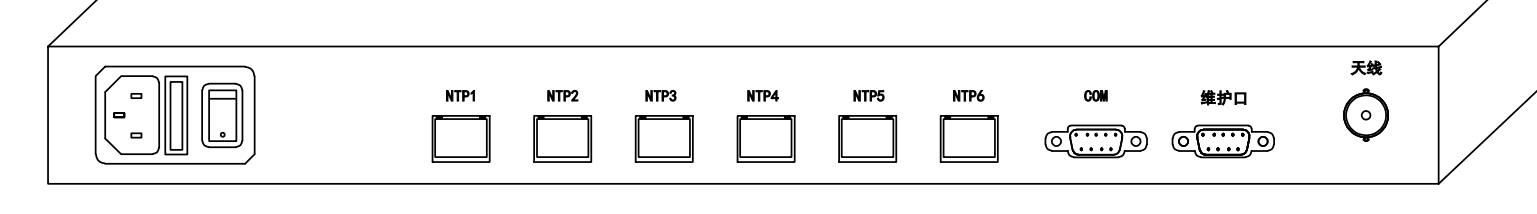

主時鐘后面板示意圖

A、維護口

用于對裝置衛星接收模塊進行設置；

B、COM口

為9針D型RS232接口，可以輸出時間報文，其中2腳為RXD收，3腳為TXD發，5腳為地。串口報文如下：

01 幀頭，為16進制，表示報文開始。以后依次是

YYYY    4位年

MM    月

DD     日

hh      時

mm    分

ss       秒

A/V    有效位。A有效，V無效。

Pppp.pppp  位置緯度信息

N      北緯標志

Ppppp.pppp  位置經度信息

E      東經標志

0D 0A  報文結束。

可根據要求改動為用戶報文。

C、NTP網口

 NTP1~NTP6為6個NTPServer網口，每個網口之間物理隔離，可以設置獨立的 IP 地址。 每一個網口的出廠 IP 都為 192.168.1.240，可以通過我公司提供的專用搜索設置軟件或WEB瀏覽器登錄進行設置。

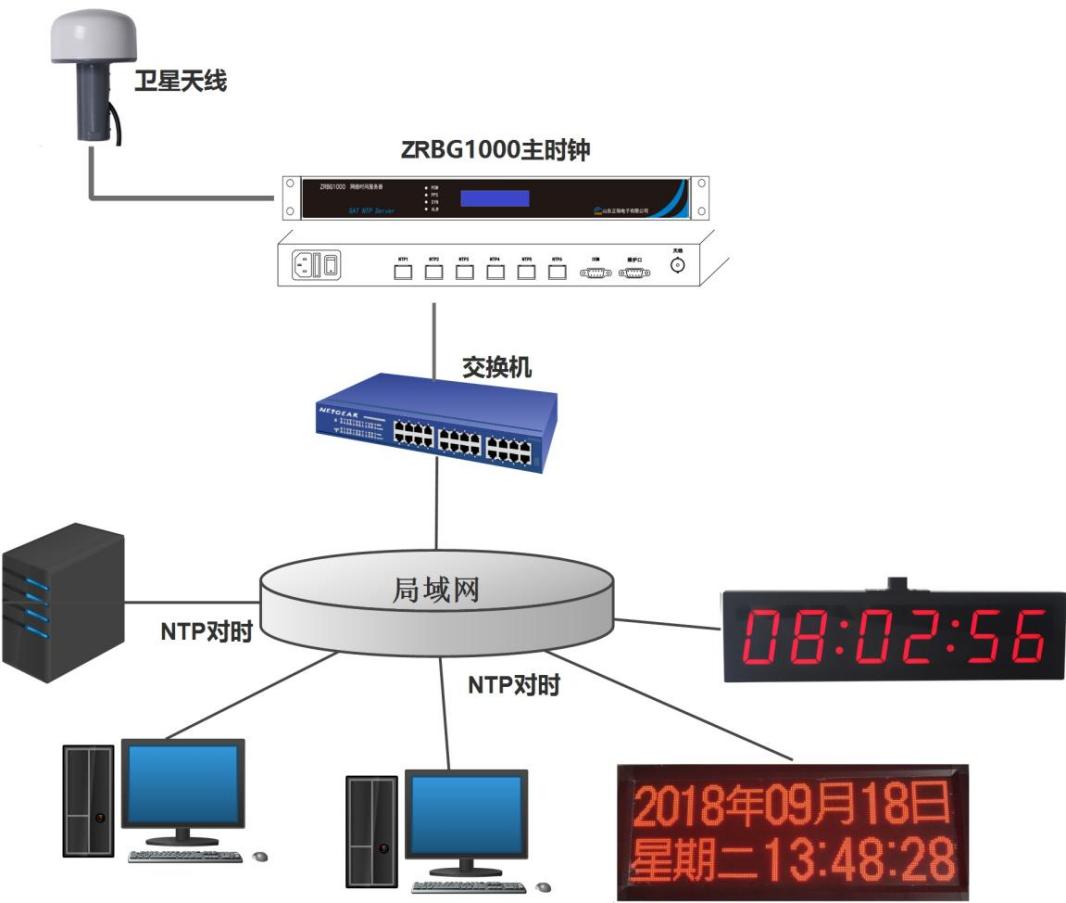

網絡對時方案

衛星時鐘裝置以接收到的GPS/北斗信息（串口+1PPS）為時間源，通過NTP/SNTP協議同步網絡中的所有計算機、服務器、路由器、交換機、DVR等設備,實現網絡授時。大部分操作系統都自帶NTP服務，只需做一下設置即可。我公司也提供NTP客戶端軟件，安裝運行也可實現同步。
