案例分享——內蒙古發電廠6KV開關柜無線測溫智能監測項目
來源：正瑞電子
瀏覽：2008
發布日期：2023-06-30

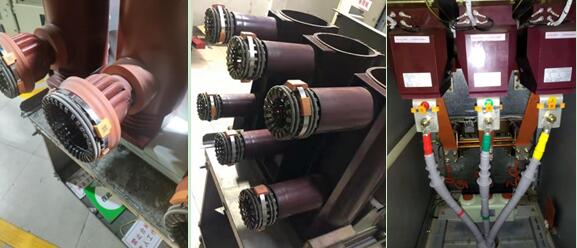

一、項目范圍及概況
內蒙古某發發電公司一期1、2號機2002年投入商業運行，二期3、4號機2007年投入商業運行。機組設計廠用6kV配電系統A、B段，給所有廠用負荷供電?，F(xiàn)場需要對機組6kV配電室65臺6kV開關柜安裝開關無線測溫監測系統。同時提供安裝、調試、培訓等服務。采用抗干擾、高精度、范圍廣的無線測溫傳感器，將采集的數據實時傳至監測后臺，分析異常點情況，及時發現設備異常報警，以便檢修人員提前進行預防，消除隱患，保證設備安全高效運行。

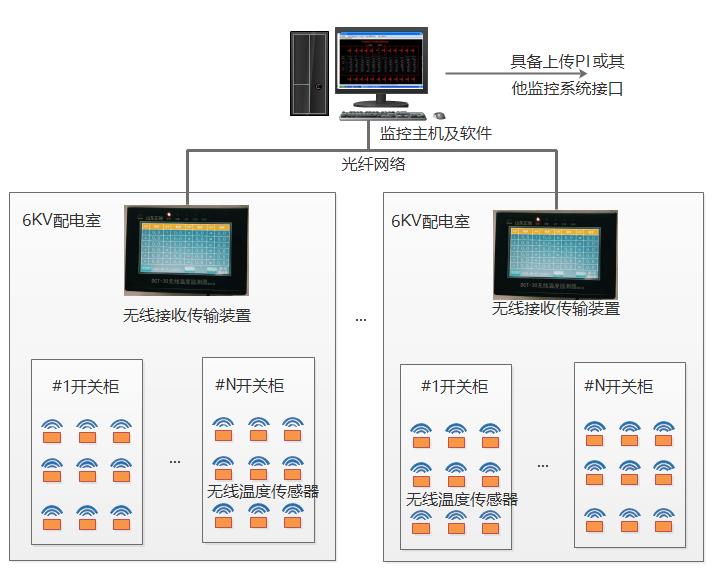

二、無線測溫系統結構圖
開關無線測溫監測系統分為采集層、傳輸層和后臺服務器三大部分。采集層為開關溫度傳感器實時采集電氣接點處的溫度數據。
傳輸層為接收裝置接收開關無線測溫裝置采集的溫度數據，將接收器接收到的數據通過光纖接入后臺服務器。
2.1 開關無線溫度傳感器安裝
溫度傳感器應采用CT取電的供電模式，外形尺寸25mm*21mm*9mm。在配電柜內開關ABC三相上觸臂、下觸臂、出線電纜的絕緣件上（靠近導電體部位）安裝。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后不會對開關整體絕緣性能產生影響。
2.2 無線接收傳輸裝置安裝
分別在6KV配電室安裝2套無線溫度接收傳輸裝置，放置開關室墻上或柜內，用以接收并顯示傳感器數據，并通過光纖接入后臺服務器。
三、開關無線測溫監測系統裝置介紹
3.1 DCT-30無線溫度監測器 （接收器）
用于接收無線溫度傳感器發射的無線數字信號, 實時接收設備接點溫度數據。通過彩色液晶顯示屏顯示當前所測溫度，同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。
技術參數：
工作電壓 | 220V AC |
絕緣電阻 | >100MΩ |
工作溫度 | -20℃~+85℃ |
工作濕度 | 相對濕度<95%（無凝露） |
顯示屏 | 彩色屏、觸摸屏 |
溫度顯示分辨率 | 0.1℃ |
報警輸出 | 2個（無源接點）250Vac,0.6A或24Vdc,5A。 |
上位機通訊接口 | RS485通訊口，協議Modbus RTU |
下行頻率： | 470MHz~510MHz |
上行接口： | 運營商與局域網可選 |
通訊規約 | 《無線測溫系統通訊協議》ModbusRTU，modbusTCP |
管理終端數 | >1000 |
安裝方式： | 壁掛式安裝 |
主要功能 | 功能介紹 |
接收數據 | 接收無線溫度傳感器上傳的溫度，信號質量等數據。 |
顯示數據 | 彩色顯示接收到的數據。 |
時鐘顯示 | 實時時鐘顯示，并作為事件記錄的時間基準，通過NTP對時。 |
參數設置 | 可設置但不限于傳感器編號，一級報警，二級報警溫度，數據保持時間，網絡參數，設備地址等； |
報警輸出 | 當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存200條記錄，當超過200條記錄時，自動覆蓋最早的記錄 |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能 |
3.2 DTS-6開關無線溫度傳感器
開關溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
傳感器靜態功耗小于1uA，外殼采用耐高溫阻燃材料，溫度范圍-50~200℃。阻燃、耐氣候老化。防護等級達到IP68。
技術參數:
數字集成溫度傳感器 | |
無線傳輸： | 433MHz |
測溫范圍： | -50℃～+200℃ |
測量精度： | ±0.1℃ |
分辨率： | 0.1℃ |
安裝方式： | 捆綁式 |
無線傳輸距離： | ≥300米（無阻擋） |
發射功率： | 17dBm |
發送周期： | t*5分鐘（可以設置，出廠默認3分鐘） |
供電方式： | 感應取電， CT取電（(交流5-10000A)） |
啟動電流： | ≥5A |
傳感器壽命： | ≥10年 |
采集間隔： | 6~60s（可設置） |
防護等級： | IP68 |
機殼材質： | 耐高溫阻燃材料 |
工作溫度： | -30~125℃ |
工作濕度： | <95%（無凝露） |
3.3 ZRMSCADA3.0 在線測溫軟件系統（后臺監控軟件）
后臺安裝配置在線測溫監控系統, 后臺監控系統可與公司現有PI系統或其他監控系統進行接口，數據上傳至公司監控系統后臺。實現操作員站監控系統后臺 ，可實現監測測點溫度、運行狀態全程記錄、溫度超限語音報警、歷史數據曲線記錄、屏幕溫度展示等功能。便于值班人員判斷溫升情況，提前采取預防措施。
該測溫系統具有以下功能：
具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。
l 可以查看現場實時數據；
l 采用C/S結構，可通過安裝客戶端軟件查看數據；
l 具有歷史數據查閱功能、歷史溫度數據曲線功能。
l 具有溫度越限報警功能，包括光字和語音報警。
l 權限管理，獲得權限可通過客戶端瀏覽數據。
l 報警聯動，報警時彈出報警畫面，顯示報警位置。
l 溫度在線監測系統附帶溫度實時在線監測管理分析軟件包，可實現監測測點溫度、 超溫報警、運行狀態全程記錄、歷史數據曲線記錄等功能。
l 軟件可建立開關柜設備數據庫，顯示設備的結構及型號等參數，幫助運行人員分析對比設備監測點的過熱情況，預測出故障發生的部位。
